ベベラー　ＴＫＦ７００

■特長

●小型軽量で溶接前の開先加工を迅速かつ容易に実現
●酸化など材質の変化を抑え、加工面もキレイに仕上げる
●パイプ端面の外側開先も可能
●ワークが凸型や凹型のような曲線端面の加工も容易に操作可能
※開先角度は45°･37.5°･30°から出荷時に選択可能

カタログ
分解図
取扱説明書
型式
最大開先能力 (mm)
ｾｯﾄ可能 板厚 (m/mm)
開先角度
加工速度(m/min)
最小 加工半径 (mmR)
消費電力(W)
電圧(V)
周波数(Hz)
装置全長(mm)
重量(Kg)
軟鋼板(SS)
ステンレス(SUS304)
TKF700 7/55.6/41～2045° 37.5° 30°1.25401400/　　1700100/20050/603245.3

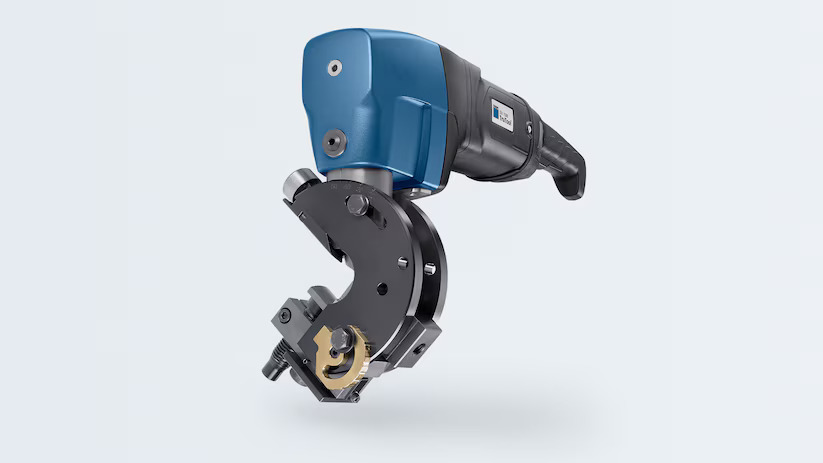

ベベラー　ＴＫＦ１５００A

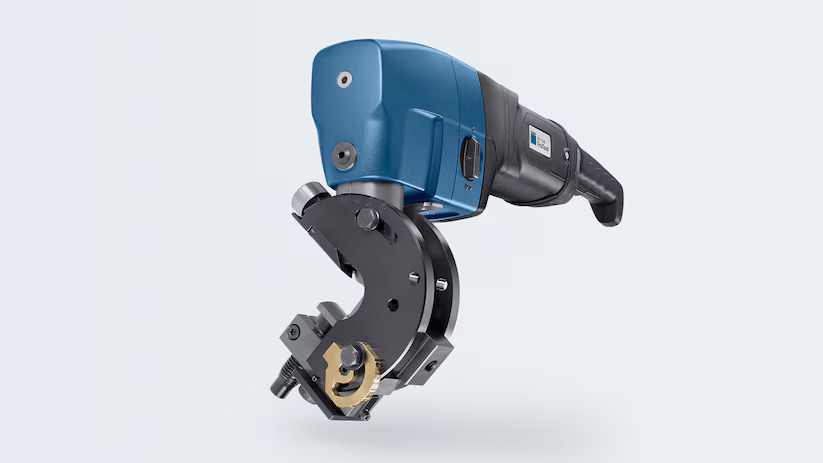

ベベラー　ＴＫＦ１５００Ｂ

■特長

●小型軽量で溶接前の開先加工を迅速かつ容易に実現
●酸化など材質の変化を抑え、加工面もキレイに仕上げる
●パイプ端面の外側開先も可能（内径Φ120mm以上）
●刃物交換は簡単で、前後2面使用が可能さらに再研磨が可能で経済的
●開先角度は20°～45°で自由に設定可能
●2段階変速式タイプを搭載し、ステンレスや硬鋼材の加工に適合

カタログ
分解図
取扱説明書
型式
最大開先能力 (mm)
ｾｯﾄ可能 板厚 (m/mm)
開先角度
加工速度(m/min)
最小 加工半径 (mmR)
消費電力(W)
電圧(V)
周波数(Hz)
装置全長(mm)
重量(Kg)
軟鋼板(SS)
ステンレス(SUS304)
TKF1500A 15/10.6 9/6.34～4020°～45°255260020050/6055016.5
TKF1500B 15/10.611/7.84～4020°～45°1.2555260020050/6060319.5

※B型 速度変速ギア機構付き
